Кран шаровой из нержавеющей стали резьбовой с ручкой (ПП)
Назначение и область применения
Краны шаровые цельносварные применяются в качестве запорной арматуры, обеспечивающей полное перекрытие потока в трубопроводах, транспортирующих воду, нефтепродукты, газ, а также другие неагрессивные и нетоксичные жидкости, к которым стойки материалы деталей крана.
Гарантия производителя
- Гарантийный срок: 3 года с момента ввода в эксплуатацию, но не более 42 месяцев с момента приобретения.
- Средний ресурс: 10000 циклов открытия-закрытия.
- Средний срок службы: 10 лет.
Сертификаты

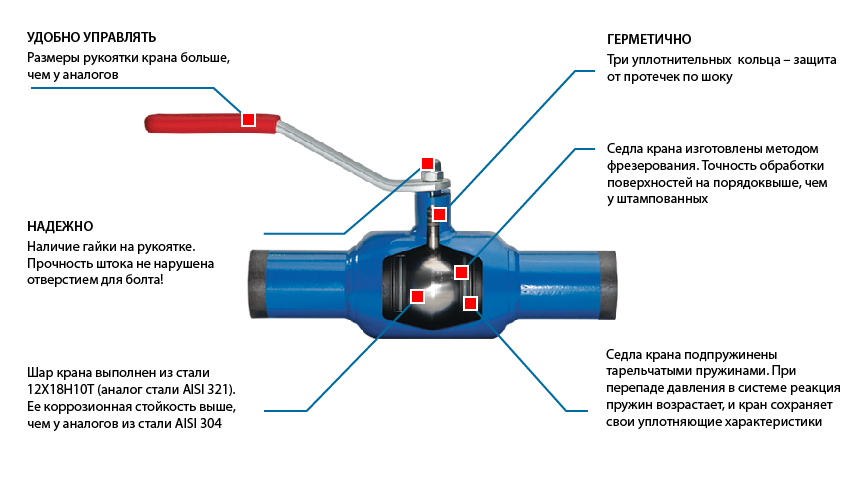

Преимущества

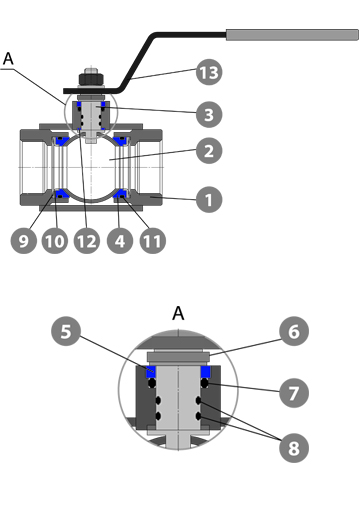

Спецификация материалов
№ | Деталь | Материал |
---|---|---|
1 | Корпус | Нерж. сталь 12Х18Н10Т |
2 | Шар | Нерж. сталь 12Х18Н10Т |
3 | Шток | Нерж. сталь 12Х18Н10Т |
4 | Кольцо уплотнительное | Фторопласт Ф4Г3К6 |
5 | Втулка | Фторопласт Ф4Г3К6 |
6 | Втулка нажимная | Сталь 20 |
7 | Кольцо уплотнительное | РТС-002мчп |
8 | Кольцо уплотнительное | РТС-002мчп |
9 | Пружина тарельчатая | Нерж. сталь AISI 301 |
10 | Кольцо опорное | Нерж. сталь 12Х18Н10Т |
11 | Кольцо уплотнительное | РТС-002мчп |
12 | Кольцо | Фторопласт Ф4Г3К6 |
13 | Кольцо уплотнительное | РТС-002мчп |
14 | Рукоятка | Ст 3 |
Модельный ряд
- Условный диаметр: DN 10 – DN 100.
- Условное давление: PN 25 / PN 40.
- Рабочая температура: -60 °С … +180 °С.
- Герметичность крана: класс «А» по ГОСТ 54808-2011.
- Климатическое исполнение: «ХЛ1» по ГОСТ 15150 (не ниже -60 °С).
- Соответствие ГОСТ 21345-2005.
- Управление: ручка.

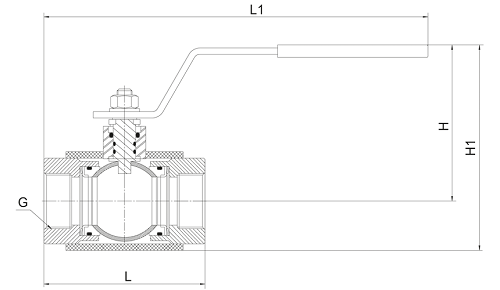

DN | PN | Dэф., мм | Резьба G | L, мм | L1, мм | H, мм | H1, мм | Kv, м3/ч | Вес, кг | Артикул |
3D модель |
---|---|---|---|---|---|---|---|---|---|---|---|
10 | 40 | 9 | 3/8 | 75 | 202 | 98 | 119 | 6 | 0,8 | КШНЖР-ПП1040Р | |
15 | 40 | 12,5 | 1/2 | 75 | 202 | 98 | 119 | 16,3 | 0,76 | КШНЖР-ПП1540Р | |
20 | 40 | 17 | 3/4 | 80 | 205 | 101 | 125 | 29,5 | 1,1 | КШНЖР-ПП2040Р | |
25 | 40 | 24 | 1 | 100 | 215 | 105,5 | 134 | 43 | 1,52 | КШНЖР-ПП2540Р | |
32 | 40 | 30 | 1 1/4 | 120 | 307 | 120 | 158 | 89 | 2,6 | КШНЖР-ПП3240Р | |
40 | 40 | 37 | 1 1/2 | 120 | 307 | 124 | 162 | 230 | 2,7 | КШНЖР-ПП4040Р | |
50 | 40 | 48 | 2 | 150 | 322 | 134 | 185 | 265 | 4,25 | КШНЖР-ПП5040Р | |
65 | 25 | 64 | 2 1/2 | 170 | 398 | 157 | 225 | 540 | 6,15 | КШНЖР-ПП6525Р | |
80 | 25 | 75 | 3 | 180 | 403 | 163 | 230 | 873 | 8,6 | КШНЖР-ПП8025Р | |
100 | 25 | 98 | 4 | 240 | 788 | 171 | 261 | 1390 | 15,17 | КШНЖР-ПП10025Р |
