Затвор с тройным эксцентриситетом межфланцевый стальной

Назначение и область применения

Затвор с тройным эксцентриситетом применяется в качестве запорно-регулирующей арматуры в системах, транспортирующих воду, пар, конденсат: теплоснабжения, отопления, технологических трубопроводах. Допускается применение в других системах, транспортирующих среды, не вызывающие коррозию деталей затвора.

Гарантия производителя

Гарантийный срок: 3 года с момента ввода в эксплуатацию, но не более 42 месяцев с момента приобретения.
Средний срок службы: 10 лет.

Сертификаты

Документы

Каталоги в PDF

Скачать тех.паспорт

Cкачать 3D модели

Опросные листы

Преимущества

Спецификация материалов

№	Деталь	Материал
1	Корпус	Сталь 20Л / Нерж. сталь 08X18H10
2	Шток	Нерж. сталь 20Х13
3	Диск	Сталь 20Л / Нерж. сталь 08X18H10
4	Прижимное кольцо	Нерж. сталь 08Х18Н10
5	Седло	Графит + нерж. сталь 08Х18Н10
6	Сальник	Графит
7	Шпилька	Углеродистая сталь
8	Крышка сальника	Сталь 20Л
9	Фланец под редуктор	Сталь 20Л

Модельный ряд

Условный диаметр: DN 50 - DN 1200.
Условное давление: PN 25.
Рабочая температура: -25 °С…+250 °С.
Класс герметичности затвора: класс «А» по ГОСТ 54808-2011.
Присоединительные размеры фланцев: ГОСТ 12815-80.

Климатическое исполнение: «У» по ГОСТ15150 (-40 °С .. +40 °С).
Испытания по ГОСТ 53402-2009: герметичность затвора 1,1хPN; прочность корпуса, герметичность относительно окружающей среды 1,5хPN.
Управление: редуктор, электропривод.

DN	PN	L, мм	H1, мм	H2, мм	A, мм	B, мм	C, мм	D, мм	D1, мм	n, шт	d, мм	ØV, мм	Вес, кг	Артикул
50	25	43	85	205	75	100	50	160	125	4	18	160	7	BV5025WTMGSG
65	25	46	95	230	75	100	50	180	145	8	18	160	11	BV6525WTMGSG
80	25	49	105	242	75	100	50	195	160	8	18	160	13	BV8025WTMGSG
100	25	56	125	262	75	100	50	230	180	8	22	160	18	BV10025WTMGSG
125	25	64	140	310	95	145	67	270	220	8	26	200	27	BV12525WTMGSG
150	25	70	165	335	95	145	67	300	250	8	26	200	31	BV15025WTMGSG
200	25	71	195	380	125	145	90	360	310	12	26	240	43	BV20025WTMGSG
250	25	76	275	485	140	165	100	425	370	12	30	300	55	BV25025WTMGSG
300	25	83	295	525	155	205	121	485	430	16	30	350	76	BV30025WTMGSG
350	25	92	330	560	165	210	129	550	490	16	33	350	101	BV35025WTMGSG
400	25	102	360	600	180	255	147	610	550	16	33	400	127	BV40025WTMGSG
500	25	127	440	695	210	290	172	730	660	20	39	450	230	BV50025WTMGSG
600	25	154	495	805	210	388	218	810	770	20	39	450	292	BV60025WTMGSG

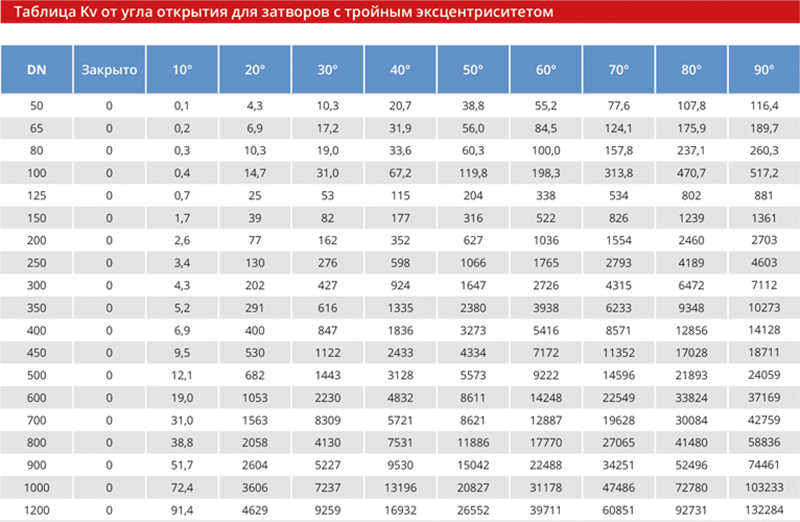

На PN 16 и свыше DN 600 – по запросу.
