Назначение и область применения


Применяется в качестве запорной и запорно-регулирующей арматуры для различных областей, где рабочей средой является вода или антифризы (в том числе 40% и 50% растворы этиленгликоля): питьевое водоснабжение, оборотное водоснабжение, водяное пожаротушение, теплоснабжение, холодоснабжение. Возможна установка в колодцах и камерах.

Гарантия производителя

  • Гарантийный срок: 3 года с момента ввода в эксплуатацию, но не более 42 месяцев с момента приобретения.
  • Ресурс: 100 000 циклов открытия-закрытия.

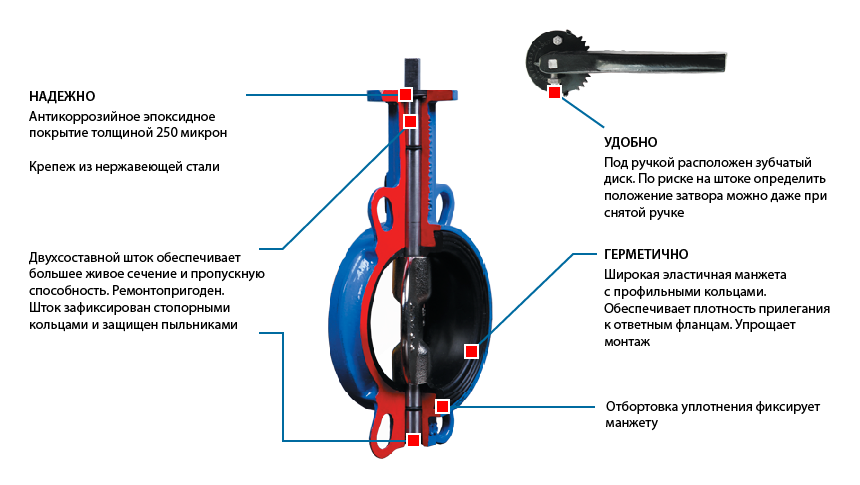

Преимущества

Спецификация материалов

№  Деталь Материал
1 Корпус DN 32 - DN 300 – чугун EN-GJL-250 (СЧ-25)
DN 350 - DN 600 – высокопрочный чугун
EN-GJL-400-15 (ВЧ-40)
EN-GJL-400-15 (ВЧ-40)
2 Пыльник NBR
3 Стопорное кольцо Сталь
4 Упорная шайба 65Mn (65Г)
5 О-образное кольцо EPDM
6 Шток Нерж. сталь AISI 420 (20X13)
7 Седло Heat EPDM
8 Диск Высокопрочный чугун
EN-GJS-400-15 (ВЧ-40)
9 Нижняя полуось Нерж. сталь AISI 420 (20X13)
10 О-образное кольцо EPDM
11 Стопорное кольцо Сталь
12 Пыльник NBR

Модельный ряд

  • Условный диаметр: DN 50 – DN 600.
  • Условное давление: PN 10 / PN 16.
  • Рабочая температура: -15 °C … +130 °C.
  • Для монтажа межфланцевых затворов необходимо использовать только воротниковые фланцы (ГОСТ 12821) соответствующего условного диаметра.
  • Герметичность седла: класс «А» по ГОСТ 54808-2011 в оба направления.
  • Антикоррозийное эпоксидное покрытие, толщиной не менее 250 мкм.
  • Строительная длина по ГОСТ 28908-91.
  • Присоединительные размеры по ГОСТ 12815-80.
  • Климатическое исполнение: «УХЛ4» по ГОСТ 15150 (0 ..+ 40 °С).
  • Испытания по ГОСТ 53402-2009: герметичность затвора 1,1хPN; прочность корпуса, герметичность относительно окружающей среды 1,5хPN.
  • Управление: редуктор
DN PN Модель привода (кр.момент/время откр.) Напряжение питания, В Мощность, Вт Номинальная сила тока, А H, мм С, мм T, мм Вес, кг Артикул 3D
модель
40 16 ГЗ-ОФ 25/5,5К 220 25 0,5 394 141 178 5,46 BV4016HAG220 Скачать
380 20 0,2 BV4016HAG380 Скачать
50 16 ГЗ-ОФ 25/5,5К 220 25 0,5 407 141 178 6,1 BV5016HAG220 Скачать
380 20 0,2 BV5016HAG380 Скачать
65 16 ГЗ-ОФ 45/11К 220 25 0,5 428 141 178 6,6 BV6516HAG220 Скачать
380 20 0,2 BV6516HAG380 Скачать
80 16 ГЗ-ОФ 45/11К 220 25 0,5 446 141 178 7,1 BV8016HAG220 Скачать
380 20 0,2 BV8016HAG380 Скачать
100 16 ГЗ-ОФ 45/11К 220 25 0,5 480 141 178 7,9 BV10016HAG220 Скачать
380 20 0,2 BV10016HAG380 Скачать
125 16 ГЗ-ОФ 80/21К 220 25 0,5 508 141 178 10,5 BV12516HAG220 Скачать
380 20 0,2 BV12516HAG380 Скачать
150 16 ГЗ-ОФ 150/22М 220 25 0,7 588 195 359 17,9 BV15016HAG220 Скачать
380 20 0,4 BV15016HAG380 Скачать
200 16 ГЗ-ОФ 200/14 М 220 90 1,1 679 212 359 29,2 BV20016HAG220 Скачать
380 60 0,6 BV20016HAG380 Скачать
250 16 ГЗ-ОФ 300/28 М 220 90 1,1 745 212 359 35,3 BV25016HAG220 Скачать
380 60 0,6 BV25016HAG380 Скачать
300 16 ГЗ-ОФ 600/28 М 220 150 1,6 924 410 554 91 BV30016HAG220 Скачать
380 90 0,9 BV30016HAG380 Скачать
350 10 ГЗ-ОФ 1200/30 380 180 1,7 1022 410 554 97 BV35010HAG380
16 BV35016HAG380
400 10 ГЗ-ОФ 1200/30 380 180 1,7 1096 473 554 121 BV40010HAG380
16 BV40016HAG380
500 10 ГЗ-ОФ 2500/30 380 550 2,4 1301 473 660 242 BV50010HAG380
16 BV50016HAG380
600 10 ГЗ-ОФ 5000/30 380 750 3 1501 473 660 319 BV60010HAG380
16 BV60016HAG380
Диаграмма зависимости kv от угла открытия затвора
