Назначение и область применения
Затвор межфланцевый разработан и применяется в системах водяного пожаротушения в качестве запорной арматуры, имеет отличительную окраску красного цвета и имеет указатель положения запорного органа.
Гарантия производителя
- Гарантийный срок: 3 года с момента ввода в эксплуатацию, но не более 42 месяцев с момента приобретения.
- Ресурс: 100 000 циклов открытия-закрытия.
Сертификаты

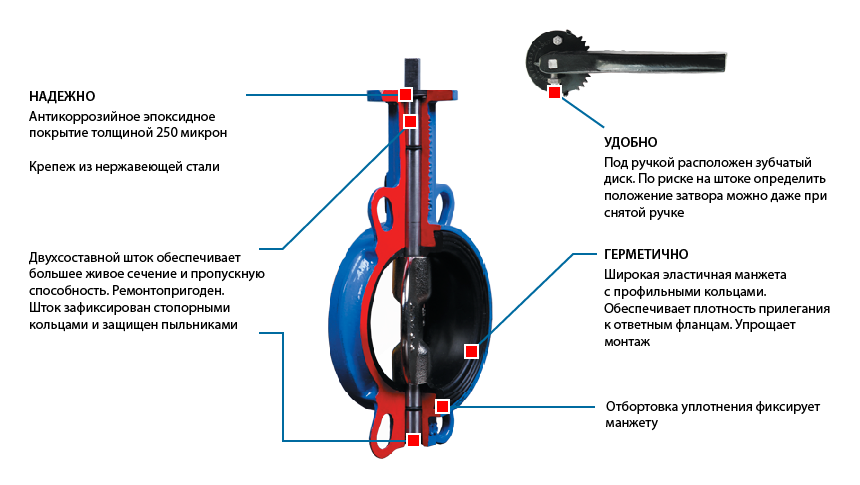

Преимущества

Спецификация материалов
№ | Деталь | Материал |
---|---|---|
1 | Корпус | Чугун EN-GJL-250 (СЧ-25) |
2 | Пыльник | NBR |
3 | Стопорное кольцо | Сталь |
4 | Упорная шайба | 65Mn (65Г) |
5 | О-образное кольцо | EPDM |
6 | Шток | Нерж. сталь AISI 420 (20X13) |
7 | Седло | Heat EPDM |
8 | Диск | Высокопрочный чугун EN-GJS-400-15 (ВЧ-40) |
9 | Нижняя полуось | Нерж. сталь AISI 420 (20X13) |
10 | О-образное кольцо | EPDM |
11 | Стопорное кольцо | Сталь |
12 | Пыльник | NBR |

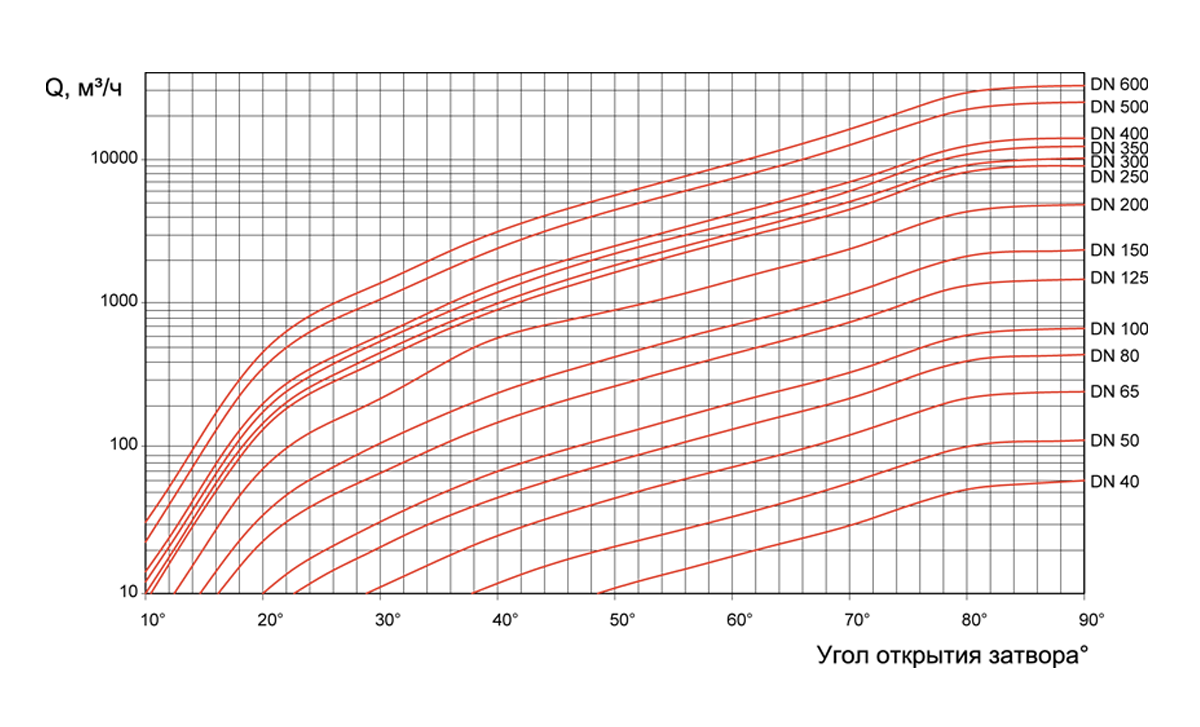

Модельный ряд

- Условный диаметр: DN 40 - DN 300.
- Условное давление: PN 16.
- Рабочая температура: -15 °C..+130 °C.
- Для монтажа межфланцевых затворов необходимо использовать только воротниковые фланцы (ГОСТ 12821) соответствующего условного диаметра.
- Класс герметичности затвора: класс «А» по ГОСТ 54808-2011.
- Антикоррозийное эпоксидное порошковое покрытие корпуса толщиной не менее 250 мкм.
Технические характеристики концевых выключателей
• Количество выключателей: 2 шт.
• Тип контактов в одном выключателе:
- 1 Н.Р. (нормально разомкнутый): контакты 13-14;
- 1 Н.З. (нормально замкнутый): контакты 31-32.
• Электрическая схема, размеры зачищаемых концов проводов и другая подробная информация указана в паспорте на выключатель.
- Строительная длина по ГОСТ 28908-91.
- Присоединительные размеры по ГОСТ 12815-80.
- Климатическое исполнение: «УХЛ4» по ГОСТ 15150 (0 ... +40 °С).
- Испытания по ГОСТ 53402-2009: герметичность затвора 1,1хPN; прочность корпуса, герметичность относительно окружающей среды 1,5хPN.
- Управление: ручка

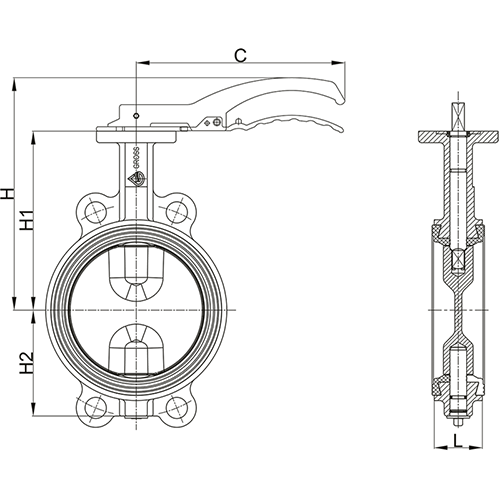

DN | PN | L, мм | H, мм | H1, мм | H2, мм | A, мм | B, мм | С, мм | M, мм | E, мм | N, мм | Вес, кг | Артикул |
3D модель |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
40 | 16 | 33 | 177 | 134 | 58 | 150 | 150 | 182 | 80 | 252 | 80 | 2,3 | BV4016HRHS | Скачать |
50 | 16 | 43 | 183 | 140 | 65 | 150 | 150 | 182 | 80 | 252 | 80 | 2,9 | BV5016HRHS | Скачать |
65 | 16 | 46 | 195 | 153 | 73 | 150 | 150 | 182 | 80 | 252 | 80 | 3,3 | BV6516HRHS | Скачать |
80 | 16 | 46 | 202 | 159 | 89 | 150 | 150 | 182 | 80 | 252 | 80 | 3,9 | BV8016HRHS | Скачать |
100 | 16 | 52 | 220 | 178 | 100 | 150 | 150 | 182 | 80 | 252 | 80 | 4,7 | BV10016HRHS | Скачать |
125 | 16 | 56 | 251 | 190 | 115 | 165 | 165 | 236 | 80 | 320 | 80 | 7,3 | BV12516HRHS | Скачать |
150 | 16 | 56 | 264 | 203 | 130 | 165 | 165 | 236 | 80 | 320 | 80 | 8,2 | BV15016HRHS | Скачать |
200 | 16 | 60 | 300 | 238 | 160 | 185 | 185 | 295 | 95 | 380 | 95 | 15,5 | BV20016HRHS | Скачать |
250 | 16 | 68 | 334 | 269 | 195 | 185 | 185 | 450 | 95 | 535 | 95 | 21,5 | BV25016HRHS | Скачать |
300 | 16 | 78 | 371 | 307 | 230 | 185 | 185 | 450 | 95 | 535 | 95 | 35,1 | BV30016HRHS | Скачать |
