Стальной АРКТИК фланцевый с ручкой шаровой кран (СП)

Назначение и область применения

Краны шаровые цельносварные применяются в качестве запорной арматуры, обеспечивающей полное перекрытие потока в трубопроводах, транспортирующих воду, нефтепродукты, газ, а также другие неагрессивные и нетоксичные жидкости, к которым стойки материалы деталей крана.

Гарантия производителя

Гарантийный срок: 3 года с момента ввода в эксплуатацию, но не более 42 месяцев с момента приобретения.
Средний ресурс: 10 000 циклов открытия-закрытия.
Средний срок службы: 25 лет.

Сертификаты

Документы

Каталоги в PDF

Скачать тех.паспорт

Cкачать 3D модели

Опросные листы

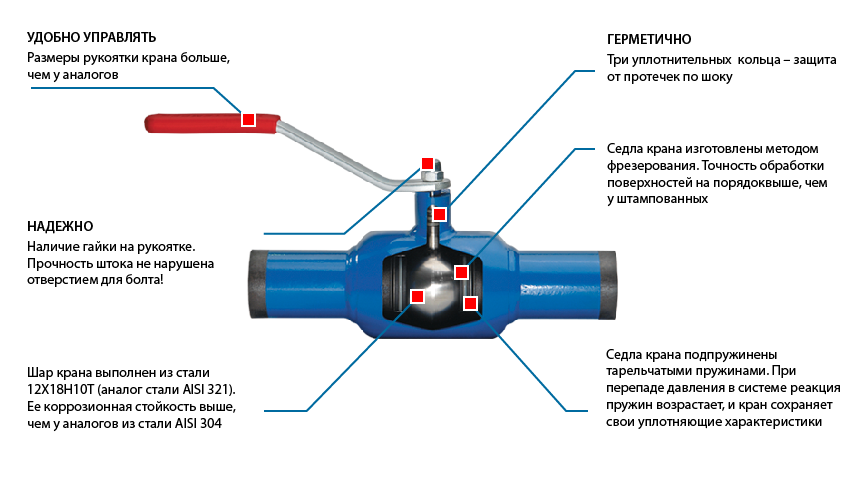

Преимущества

Спецификация материалов

№	Деталь	Материал
1	Корпус	Сталь 09Г2С
2	Шар	Нерж. сталь12Х18Н10Т
3	Шток	Нерж. сталь 20Х13
4	Кольцо уплотнительное	Фторопласт Ф4К20
5	О - кольцо уплотнения штока	Эластомер
6	Кольцо уплотнения	Фторопласт Ф4К20
7	Пружина	Закаленная пружинная сталь
8	L - кольцо опорное	Нерж. сталь 20Х13
9	Доп. уплотнение шара	Эластомер
10	Рукоятка	Сталь
11	Горловина	Сталь 09Г2С
12	Патрубок	Сталь 09Г2С
13	Фланец	Сталь 09Г2С

Модельный ряд

Условный диаметр: DN 15 - DN 300.
Условное давление: PN 16 / PN 25 / PN 40.
Присоединительные размеры фланцев: ГОСТ 12815-80.
Рабочая температура: -60 °С … +200 °С.
Герметичность крана: класс «А» по ГОСТ 54808-2011.
Климатическое исполнение: «УХЛ1» по ГОСТ 15150 (не ниже -60 °С).

Соответствие ГОСТ 21345-2005.
Испытания по ГОСТ 53402-2009: герметичность затвора 1,1хPN; прочность корпуса, герметичность относительно окружающей среды 1,5хPN.
Управление: ручка
Краны DN 125 и выше по умолчанию комплектуются фланцем для установки редуктора.

DN	PN	L, мм	L1, мм	H, мм	H1, мм	ØD, мм	ØD1, мм	n, шт.	Ød, мм	ØDэф., мм	Вес, кг	Kv, м3/ч	Артикул
15	40	130	148	132	49	38	65	4	14	10	6	1,7	КШСФ-СПД1540Р
20	40	150	148	135	50	42	75	4	14	15	14	2,34	КШСФ-СПД2040Р
25	40	160	148	138	50	48	85	4	14	18	26	2,88	КШСФ-СПД2540Р
32	40	180	148	142	50	57	100	4	18	24	41	3,74	КШСФ-СПД3240Р
40	40	200	235	145	44	76	110	4	18	30	67	5,24	КШСФ-СПД4040Р
50	40	230	235	154	46	89	125	4	18	40	105	6,92	КШСФ-СПД5040Р
65	16	270	235	159	42	108	145	4	18	49	182	9,5	КШСФ-СПД6516Р
	25							8				10,34	КШСФ-СПД6525Р
80	16	280	283	200	66	133	160	4	18	63	315	13,1	КШСФ-СПД8016Р
	25							8				14,84	КШСФ-СПД8025Р
100	16	300	283	209	63	159	180	8	18	75	420	17,08	КШСФ-СПД10016Р
	25						190		22			21	КШСФ-СПД10025Р
125	16	350	525	195	51	180	210	8	18	100	650	25,42	КШСФ-СПД12516Р
	25						220		26			31,12	КШСФ-СПД12525Р
150	16	380	525	210	58	219	240	8	22	125	1070	37,2	КШСФ-СПД15016Р
	25						250		26			44,38	КШСФ-СПД15025Р
200	16	450	625	225	55	273	295	12	22	148	1420	58,1	КШСФ-СПД20016Р
	25						310		26			68,68	КШСФ-СПД20025Р
250	16	530	625	270	51	351	355	12	26	200	2620	92	КШСФ-СПД25016Р
	25						370		30			108,5	КШСФ-СПД25025Р

График зависимости давления от температуры

Диаграмма потери давления для стандартнопроходных кранов
