Кран шаровой стальной под приварку с ручкой (СП)

Назначение и область применения

Краны шаровые цельносварные применяются в качестве запорной арматуры, обеспечивающей полное перекрытие потока в трубопроводах, транспортирующих теплосетевую воду, нефтепродукты, а также другие неагрессивные и нетоксичные жидкости, к которым стойки материалы деталей крана.

Гарантия производителя

3 года с момента ввода в эксплуатацию, но не более 42 месяцев с момента приобретения.
Средний ресурс: 10 000 циклов открытия-закрытия.
Средний срок службы: 25 лет.

Сертификаты

Документы

Каталоги в PDF

Скачать тех.паспорт

Cкачать 3D модели

Опросные листы

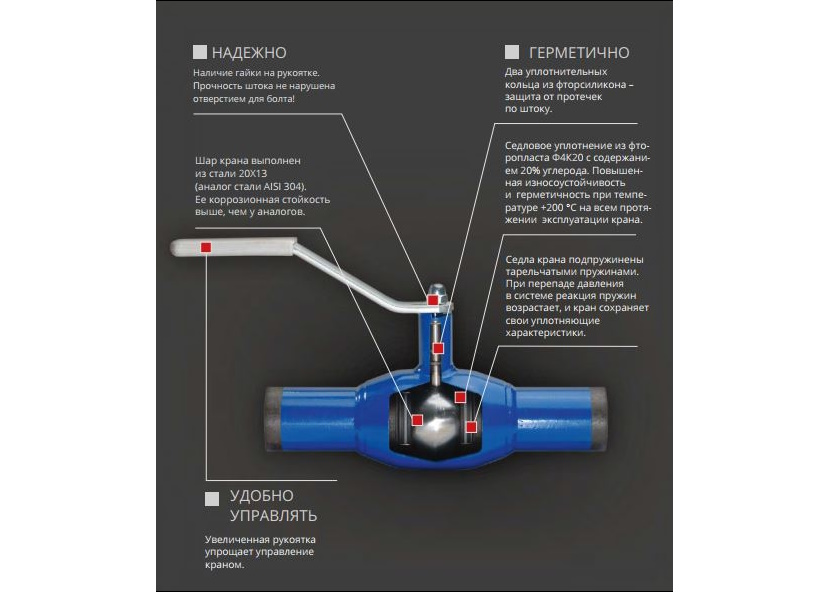

Преимущества

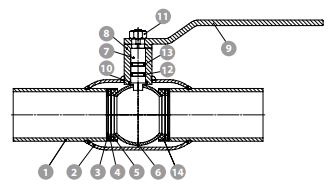

Спецификация материалов

№	Деталь	Материал
1	Патрубок	Сталь 20
2	Корпус	Сталь 20
3	Пружина тарельчатая	Сталь 65Г с защитным покрытием
4	Кольцо опорное	Нерж. сталь
5	Седло	Фторопласт Ф4К20 (PTFE+C)
6	Шар	Нерж. сталь 20Х13
7	Вал	Нерж. сталь 20Х13
8	Горловина	Сталь 20
9	Рукоятка	Ст3
10	Подшипник скольжения	Фторопласт Ф4К20 (PTFE+C)
11	Гайка	Сталь оцинкованная
12	Кольцо уплотнительное	Фторосиликон
13	Кольцо уплотнительное	Фторсиликон и EPDM
14	Уплотнение седла	Фторсиликон

Модельный ряд

Условный диаметр: стандартнопроходной DN 15 - DN 250.
Условное давление: PN 25 / PN 40.
Рабочая температура: -40 °С … +200 °С.
Герметичность крана: класс «А» по ГОСТ 9544-2015.
Климатическое исполнение: «У1» по ГОСТ 15150 (не ниже -40 °С).

Соответствие ГОСТ 21345-2005.
Испытания по ГОСТ 33257-2015: герметичность затвора 1,1хPN; прочность корпуса, герметичность относительно окружающей среды 1,5хPN.
Управление: рукоятка.

DN	PN	Dэф., мм	Dн,	L, мм	L1, мм	L2, мм	H, мм	H1, мм	Вес, кг	Kv, м3/ч	Артикул	2D модель
20	40	12,5	28	230	280	165	98	119	0,9	10	КШСП-СП2040Р	Скачать
25	40	17	34	230	280	165	101	125	1	21	КШСП-СП2540Р	Скачать
32	40	24	42	260	295	165	105,5	134	1,3	32	КШСП-СП3240Р	Скачать
40	40	30	50	260	379	247	120	159	2,1	60	КШСП-СП4040Р	Скачать
50	40	37	60	300	399	247	124	162	2,7	150	КШСП-СП5040Р	Скачать
65	25	48	76	360	429	247	134	185	4,3	260	КШСП-СП6525Р	Скачать
80	25	64	89	370	538	353	157	224	6,1	380	КШСП-СП8025Р	Скачать
100	25	75	108	390	546	353	165	231	7,8	510	КШСП-СП10025Р	Скачать
125	25	98	133	390	860	665	184	274	14,2	590	КШСП-СП12525Р	Скачать
150	25	123	159	390	860	665	199	309	19,6	680	КШСП-СП15025Р	Скачать
200	25	148	219	390	860	665	218	340	29,4	1830	КШСП-СП20025Р	Скачать
250	25	195	273	626	1113	800	276	439	76	3655	КШСП-СП25025Р	Скачать

График зависимости давления от температуры

Диаграмма потери давления для стандартнопроходных кранов

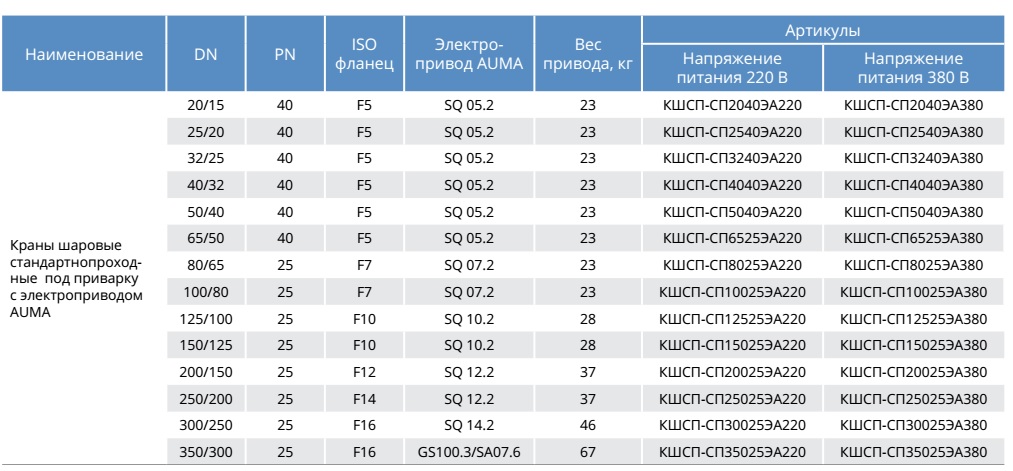

Таблица подбора электроприводов AUMA для шаровых кранов

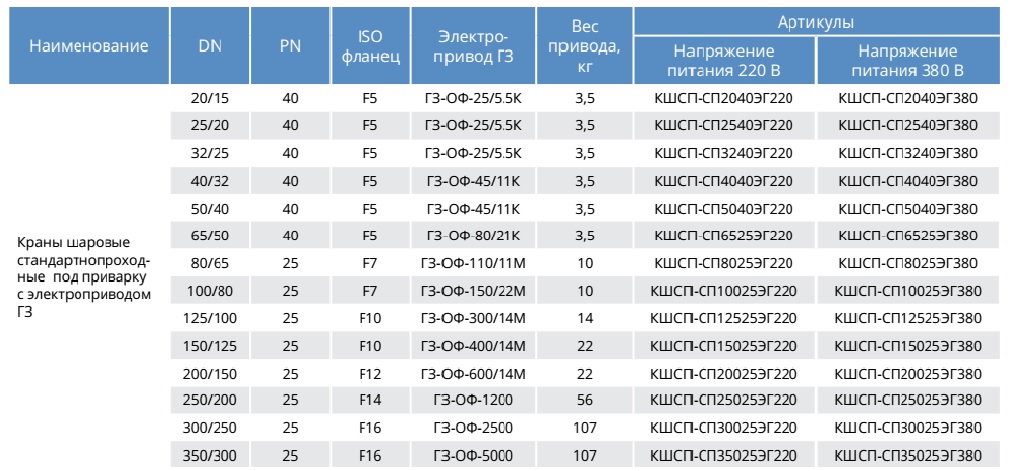

Таблица подбора электроприводов ГЗ для шаровых кранов
