Кран шаровой стальной под приварку с редуктором (СП)

Назначение и область применения
Краны шаровые цельносварные применяются в качестве запорной арматуры, обеспечивающей полное перекрытие потока в трубопроводах, транспортирующих воду, нефтепродукты, газ, а также другие неагрессивные и нетоксичные жидкости, к которым стойки материалы деталей крана.
Гарантия производителя
- 3 года с момента ввода в эксплуатацию, но не более 42 месяцев с момента приобретения.
- Средний ресурс: 10 000 циклов открытия-закрытия.
- Средний срок службы: 10 лет.
Сертификаты

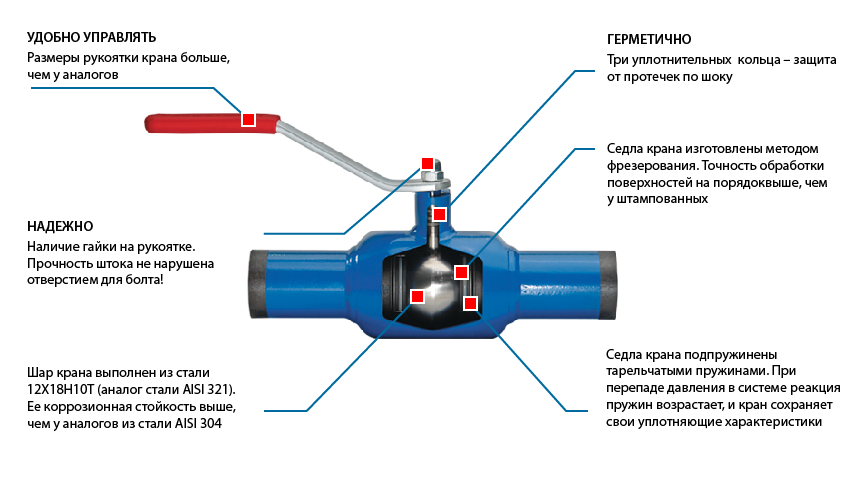

Преимущества

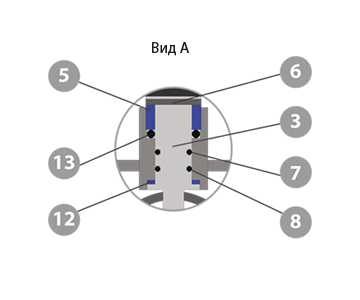

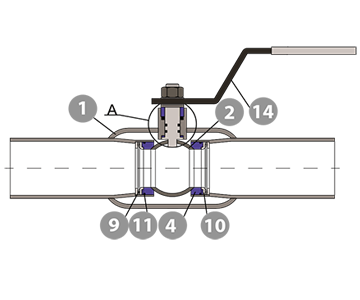

Спецификация материалов
№ | Деталь | Материал |
---|---|---|
1 | Корпус | Сталь 20 |
2 | Шар | Нержавеющая сталь 12Х18Н10Т |
3 | Шток | Нержавеющая сталь 20Х13 |
4 | Кольцо уплотнительное | Фторопласт Ф4Г3К6 |
5 | Втулка | Фторопласт Ф4Г3К6 |
6 | Втулка нажимная | Сталь 20 |
7 | Кольцо уплотнительное | РТС-002мчп |
8 | Кольцо уплотнительное | Резина СП-81 |
9 | Пружина тарельчатая | Сталь 60С2А |
10 | Кольцо опорное | Сталь 20 |
11 | Кольцо уплотнительное | РТС-002мчп |
12 | Кольцо | Фторопласт Ф4Г3К6 |
13 | Кольцо уплотнительное | РТС-002мчп |
14 | Рукоятка | Ст 3 |


Модельный ряд

- Условный диаметр: полнопроходной DN 150 - DN 500.
- Условное давление: PN 25 / PN 40.
- Рабочая температура: -40 °С … +200 °С.
- Герметичность крана: класс «А» по ГОСТ 9544-2015.
- Климатическое исполнение: «У1» по ГОСТ 15150 (не ниже -40 °С).
- Соответствие ГОСТ 21345-2005.
- Испытания по ГОСТ 33257-2015: герметичность затвора 1,1хPN; прочность корпуса, герметичность относительно окружающей среды 1,5хPN.
- Управление: редуктор.

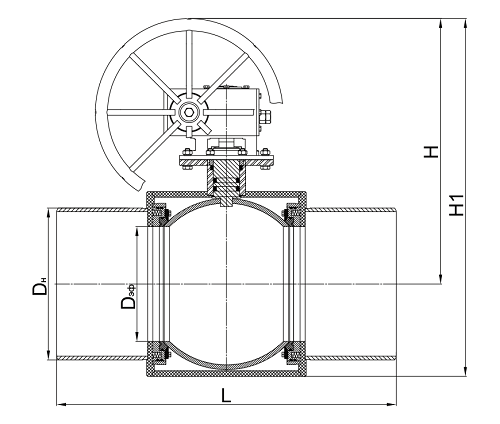

DN | PN | Dэф., мм | Dн, | L, мм | H, мм | H1, мм | Вес, кг | Kv, м3/ч | Артикул |
3D модель |
---|---|---|---|---|---|---|---|---|---|---|
150 | 25 | 123 | 159 | 390 | 358 | 468 | 32,4 | 680 | КШСП-СП15025П | |
200 | 25 | 148 | 219 | 390 | 486 | 609 | 47,5 | 1830 | КШСП-СП20025П | |
250 | 25 | 195 | 273 | 626 | 548 | 711 | 100,1 | 3655 | КШСП-СП25025П | |
300 | 25 | 245 | 324 | 724 | 594 | 805 | 155,4 | 6420 | КШСП-СП30025П | Скачать |
350 | 25 | 295 | 377 | 724 | 669 | 994 | 237,2 | 11900 | КШСП-СП35025П | |
400 | 25 | 295 | 406 | 838 | 669 | 994 | 252,3 | 18930 | КШСП-СП40025П | |
500 | 25 | 385 | 530 | 991 | 925 | 1425 | 623 | 25200 | КШСП-СП50025П | |
600 | 25 | 486 | 630 | 1143 | 1170 | 1720 | 1032 | 32300 | КШСП-СП60025П | |
700 | 25 | 486 | 724 | 1244 | 1260 | 1897 | 2350 | 41100 | КШСП-СП70025П |
