Стальной АРКТИК фланцевый с ручкой шаровой кран (ПП)

Назначение и область применения

Краны шаровые цельносварные применяются в качестве запорной арматуры, обеспечивающей полное перекрытие потока в трубопроводах, транспортирующих воду, нефтепродукты, газ, а также другие неагрессивные и нетоксичные жидкости, к которым стойки материалы деталей крана.

Гарантия производителя

Гарантийный срок: 3 года с момента ввода в эксплуатацию, но не более 42 месяцев с момента приобретения.
Средний ресурс: 10 000 циклов открытия-закрытия.
Средний срок службы: 25 лет.

Сертификаты

Документы

Каталоги в PDF

Скачать тех.паспорт

Cкачать 3D модели

Опросные листы

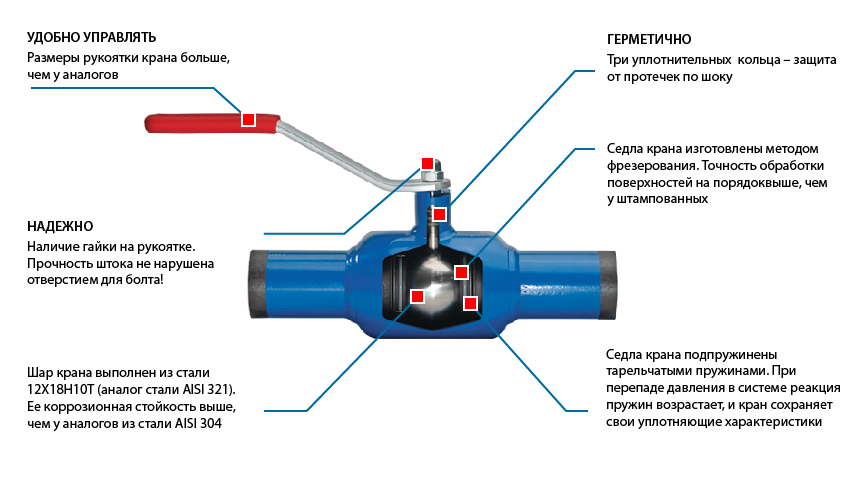

Преимущества

Спецификация материалов

№	Деталь	Материал
1	Корпус	Сталь 09Г2С
2	Шар	Нерж. сталь12Х18Н10Т
3	Шток	Нерж. сталь 20Х13
4	Кольцо уплотнительное	Фторопласт Ф4К20
5	О - кольцо уплотнения штока	Эластомер
6	Кольцо уплотнения	Фторопласт Ф4К20
7	Пружина	Закаленная пружинная сталь
8	L - кольцо опорное	Нерж. сталь 20Х13
9	Доп. уплотнение шара	Эластомер
10	Рукоятка	Сталь
11	Горловина	Сталь 09Г2С
12	Патрубок	Сталь 09Г2С
13	Фланец	Сталь 09Г2С

Модельный ряд

Условный диаметр: DN 15 - DN 200.
Условное давление: PN 16 / PN 25 / PN 40.
Присоединительные размеры фланцев: ГОСТ 12815-80.
Рабочая температура: -60 °С … +200 °С.
Герметичность крана: класс «А» по ГОСТ 54808-2011.
Климатическое исполнение: «ХЛ1» по ГОСТ 15150 (не ниже -60 °С).

Соответствие ГОСТ 21345-2005.
Испытания по ГОСТ 53402-2009: герметичность затвора 1,1хPN; прочность корпуса, герметичность относительно окружающей среды 1,5хPN.
Управление: ручка

Краны DN 125 и выше по умолчанию комплектуются фланцем для установки редуктора.

DN	PN	L, мм	L1, мм	H, мм	H1, мм	ØD, мм	ØD1, мм	n, шт	Ød, мм	ØDэф., мм	Kv, м3/ч	Вес, кг	Артикул
15	40	130	148	132	49	38	65	4	14	15	20	1,84	КШСФ-ППД1540Р
20	40	150	148	135	50	42	75	4	14	18	41	2,55	КШСФ-ППД2040Р
25	40	160	148	138	50	48	85	4	14	24	66	3,17	КШСФ-ППД2540Р
32	40	180	148	142	50	57	100	4	18	30	87	4,82	КШСФ-ППД3240Р
40	40	200	235	145	44	76	110	4	18	40	138	5,91	КШСФ-ППД4040Р
50	40	250	235	154	46	89	125	4	18	49	210	8,57	КШСФ-ППД5040Р
65	16	270	235	159	42	108	145	4	18	63	560	12,12	КШСФ-ППД6516Р
	25							8				12,96	КШСФ-ППД6525Р
80	16	290	283	200	66	133	160	4	18	76	890	15,96	КШСФ-ППД8016Р
	25							8				17,7	КШСФ-ППД8025Р
100	16	350	525	195	51	180	180	8	18	100	1490	20,92	КШСФ-ППД10016Р
	25						190		22			24,84	КШСФ-ППД10025Р
125	16	380	525	195	51	180	210	8	18	125	2780	33,68	КШСФ-ППД12516Р
	25						220		26			39,38	КШСФ-ППД12525Р
150	16	410	525	210	58	219	240	8	22	148	4530	53,86	КШСФ-ППД15016Р
	25						250		26			61,04	КШСФ-ППД15025Р
200	16	530	625	225	55	273	295	12	22	200	9230	81,96	КШСФ-ППД20016Р
	25						310		26			92,54	КШСФ-ППД20025Р

График зависимости давления от температуры

Диаграмма потери давления для полнопроходных кранов
