Задвижка шиберная с выдвижным штоком и штурвалом

Назначение и область применения

Задвижка шиберная применяется в системах наружного водоотведения, очистных сооружений, целлюлозно-бумажной, горнодобывающей, пищевой промышленностей в качестве запорной арматуры для перекрытия потока жидкостей с содержанием твёрдых частиц во взвешенном состоянии, сыпучих твёрдых материалов, сточных вод.Возможна установка в колодцах и камерах.

Гарантия производителя

  • Гарантийный срок: 1 год с момента ввода в эксплуатацию, но не более 18 месяцев с момента приобретения
  • Срок службы: 10 лет

Спецификация материалов

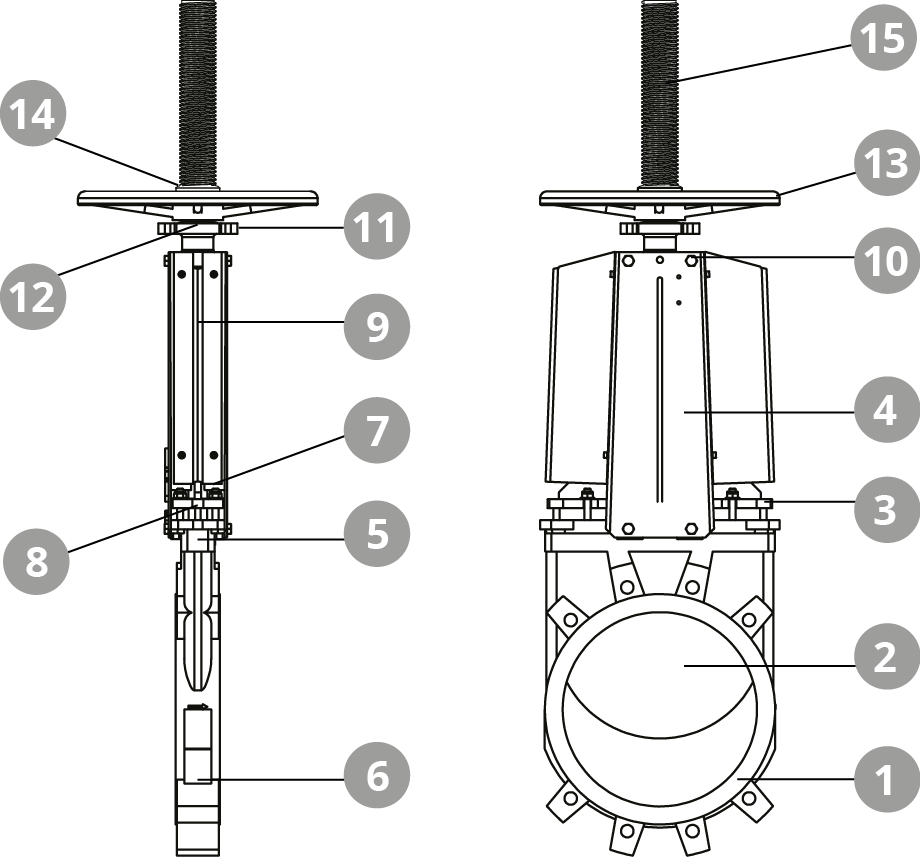

№  Деталь Материал
1 Корпус Чугун (СЧ-25)
2 Нож Нерж. сталь AISI 304 (08Х18Н10)
3 Крышка сальника Высокопрочный чугун (ВЧ-40)
4 Опорная пластина Сталь S275JR с ЛКП
5 Стопорное кольцо Нерж. сталь AISI 304 (08Х18Н10)
6 Уплотнение NBR/EPDM
7 Набивка сальника Синтетическое волокно + PTFE
8 Прокладка NBR
9 Шток Нерж. сталь AISI 303
10 Траверса Сталь
11 Гайка штока Бронза
12 Торцевая гайка Оцинкованная сталь St 44.2
13 Маховик Сталь
14 Гайка колпака Нерж. сталь AISI 304 (08Х18Н10)
15 Колпак Сталь с ЛКП

Модельный ряд

  • Условный диаметр: DN50 – DN600
  • Рабочее давление:
    DN50 – DN200 –10 бар
    DN250 – 8 бар
    DN300 – 6 бар
    DN350 – DN400 – 4 бар
    DN450 – DN600 – 3 бар
    DN700 – DN1200 – 2 бар
  • Рабочая температура: EPDM -15 °С … +110 °С.
  • NBR-10 °С … +90 °С.
  • Присоединительные размеры и размеры уплотнительных поверхностей: ГОСТ 12815-80
  • Межфланцевый монтаж с фланцами PN 10 по ГОСТ 12820-80 и ГОСТ 12821-80.
  • Присоединение: с проушинами и с направляющими отверстиями.
  • Герметичность задвижки: класс «А» по ГОСТ 54808-2011 в одном или двух направлениях (для рабочего направления потока).
  • Климатическое исполнение: «УХЛ4» по ГОСТ 15150 (+1…+35 °С).
  • Соответствие ГОСТ 5762-2002.
  • Внутреннее и внешнее эпоксидное покрытие толщиной не менее 250 мкм.
  • Управление: штурвал
DN L, мм B, мм F, мм G, мм C, мм ØV, мм D, мм Вес, кг Артикул 3D
модель
однонаправленные двунаправленные
50 40 92 410 289 63 200 125 7 GGV5010WONH/ GGV5010WOEH GGV5010WDNH/ GGV5010WDEH
65 40 92 440 316 70 200 145 8 GGV6510WONH/ GGV6510WOEH GGV6510WDNH/ GGV6510WDEH
80 50 92 460 342 92 200 160 9 GGV8010WONH/ GGV8010WOEH GGV8010WDNH/ GGV8010WDEH
100 50 92 500 382 105 200 180 10 GGV10010WONH/ GGV10010WOEH GGV10010WDNH/ GGV10010WDEH
125 50 102 585 415 120 250 210 13 GGV12510WONH/ GGV12510WOEH GGV12510WDNH/ GGV12510WDEH
150 60 102 637 458 130 250 240 16 GGV15010WONH/ GGV15010WOEH GGV15010WDNH/ GGV15010WDEH
200 60 120 815 575 160 300 295 28 GGV20010WONH/ GGV20010WOEH GGV20010WDNH/ GGV20010WDEH
250 70 120 1016 676 198 300 350 42 GGV25010WONH/ GGV25010WOEH GGV25010WDNH/ GGV25010WDEH
300 70 120 1116 776 234 300 400 56 GGV30010WONH/ GGV30010WOEH GGV30010WDNH/ GGV30010WDEH
350 96 290 1336 906 256 500 460 108 GGV35010WONH/ GGV35010WOEH GGV35010WDNH/ GGV35010WDEH
400 100 290 1442 1012 292 500 515 130 GGV40010WONH/ GGV40010WOEH GGV40010WDNH/ GGV40010WDEH
450 106 290 1628 1098 308 500 565 166 GGV45010WONH/ GGV45010WOEH GGV45010WDNH/ GGV45010WDEH
500 110 290 1740 1210 340 500 620 203 GGV50010WONH/ GGV50010WOEH GGV50010WDNH/ GGV50010WDEH
600 110 290 2046 1416 400 500 725 293 GGV6010WONH/ GGV6010WOEH GGV60010WDNH/ GGV60010WDEH
