Стальной АРКТИК под приварку с ручкой шаровой кран (ПП)

Назначение и область применения

Краны шаровые цельносварные применяются в качестве запорной арматуры, обеспечивающей полное перекрытие потока в трубопроводах, транспортирующих воду, нефтепродукты, газ, а также другие неагрессивные и нетоксичные жидкости, к которым стойки материалы деталей крана.

Гарантия производителя

  • Гарантийный срок: 3 года с момента ввода в эксплуата­цию, но не более 42 месяцев с момента приобретения.
  • Средний ресурс: 10 000 циклов открытия-закрытия.
  • Средний срок службы: 25 лет.

Сертификаты

Документы

Каталоги в PDF Скачать тех.паспорт Cкачать 3D модели Запросить сертификаты Опросные листы

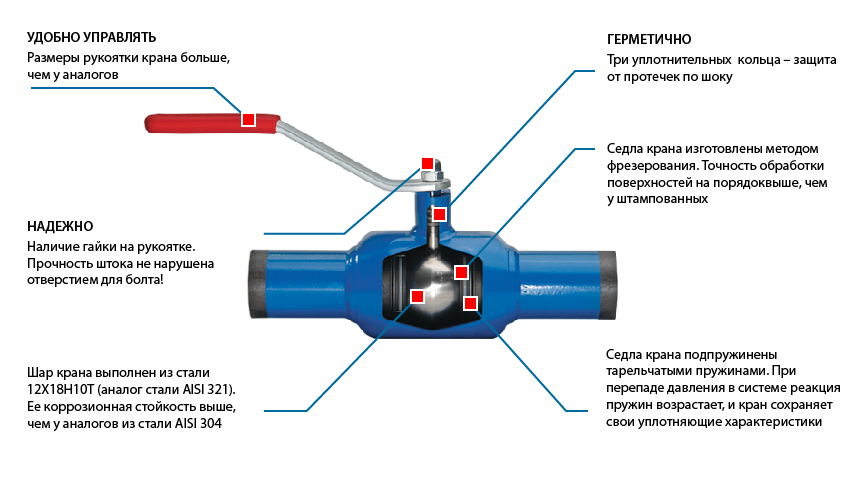

Преимущества

Спецификация материалов

№  Деталь Материал
1 Корпус Сталь 09Г2С
2 Шар Нерж. сталь 12Х18Н10Т
3 Шток Нерж. сталь 20Х13
4 Кольцо уплотнительное Фторопласт Ф4К20
5 О - кольцо уплотнения штока Эластомер
6 Кольцо уплотнения Фторопласт Ф4К20
7 Пружина Закаленная пружинная сталь
8 L - кольцо опорное Нерж. сталь 20Х13
9 Доп. уплотнение шара Эластомер
10 Рукоятка Сталь
11 Горловина  Сталь 09Г2С
12 Патрубок Сталь 09Г2С

Модельный ряд

  • Условный диаметр: полнопроходной DN 15 - DN 200.
  • Условное давление: PN 25 / PN 40.
  • Рабочая температура: -60 °С … +200 °С.
  • Герметичность крана: класс «А» по ГОСТ 54808-2011.
  • Климатическое исполнение: «ХЛ1» по ГОСТ 15150 (не ниже -60 °С).
  • Соответствие ГОСТ 21345-2005.
  • Испытания по ГОСТ 53402-2009: герметичность затвора 1,1хPN; прочность корпуса, герметичность относительно окружающей среды 1,5хPN.
  • Управление: ручка.

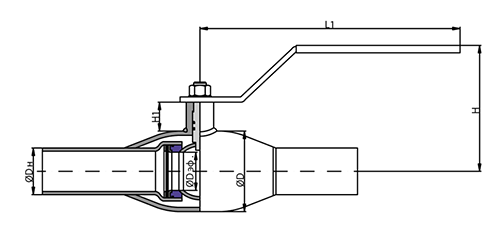

DN PN L, мм L1, мм H, мм H1, мм ØD, мм ØDH, мм ØDэф., мм Kv, м3/ч Вес, кг Артикул 3D
модель
15 40 210 148 135 50 42 21 15 20 1 КШСП-ППД1540Р
20 40 230 148 138 50 48 27 18 41 1,21 КШСП-ППД2040Р
25 40 230 148 142 50 57 32 24 66 1,5 КШСП-ППД2540Р
32 40 260 235 145 44 76 38 30 87 2,58 КШСП-ППД3240Р
40 40 260 235 154 46 89 48 40 138 3,25 КШСП-ППД4040Р
50 40 300 235 159 42 108 57 49 210 4,9 КШСП-ППД5040Р
65 25 360 283 200 66 133 76 63 560 7,52 КШСП-ППД6525Р
80 25 370 283 209 63 159 89 75 890 10,38 КШСП-ППД8025Р
100 25 330 525 195 51 180 108 100 1490 14,22 КШСП-ППД10025Р
125 25 360 525 195 51 180 133 125 2780 22,48 КШСП-ППД12525Р
150 25 430 525 210 58 219 159 148 4530 39,14 КШСП-ППД15025Р
200 25 510 625 225 55 273 219 200 9230 63 КШСП-ППД20025Р
График зависимости давления от температуры
Диаграмма потери давления для полнопроходных кранов
