Кран шаровой стальной фланцевый с ручкой (СП)

Назначение и область применения

Краны шаровые цельносварные применяются в качестве запорной арматуры, обеспечивающей полное перекрытие потока в трубопроводах, транспортирующих воду, нефтепродукты, газ, а также другие неагрессивные и нетоксичные жидкости, к которым стойки материалы деталей крана.

Гарантия производителя

  • 3 года с момента ввода в эксплуатацию, но не более 42 месяцев с момента приобретения.
  • Средний ресурс: 10 000 циклов открытия-закрытия.
  • Средний срок службы: 10 лет.

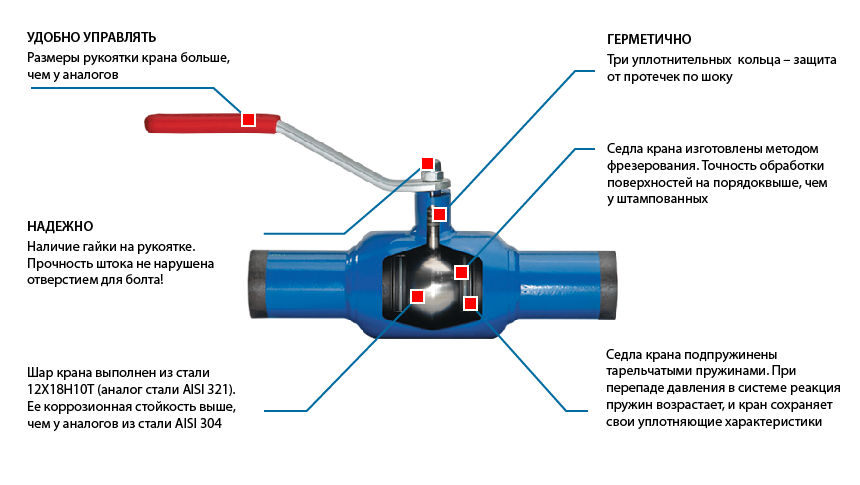

Преимущества

Спецификация материалов

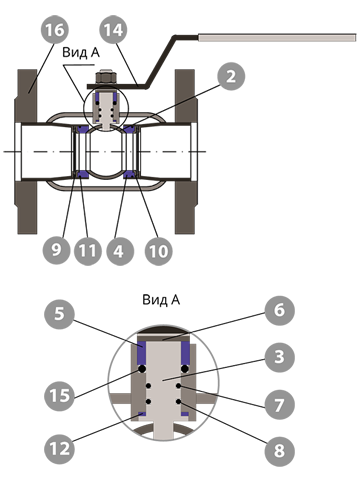

№  Деталь Материал
1 Корпус Сталь 20
2 Шар Нержавеющая сталь 12Х18Н10Т
3 Шток Нержавеющая сталь 20Х13
4 Кольцо уплотнительное Фторопласт Ф4Г3К6
5 Втулка Фторопласт Ф4Г3К6
6 Втулка нажимная Сталь 20
7 Кольцо уплотнительное РТС-002мчп
8 Кольцо уплотнительное Резина СП-81
9 Пружина тарельчатая Сталь 60С2А
10 Кольцо опорное Сталь 20
11 Кольцо уплотнительное РТС-002мчп
12 Кольцо Фторопласт Ф4Г3К6
13 Штифт Сталь 20
14 Рукоятка Ст 3
15 Кольцо уплотнительное РТС-002мчп
16 Фланец Сталь 20

Модельный ряд

  • Условный диаметр: стандартнопроходной DN 20 - DN 250.
  • Условное давление: PN 16 / PN 25 / PN 40.
  • Присоединительные размеры фланцев: ГОСТ 12815-80.
  • Рабочая температура: -40 °С … +180 °С.
  • Герметичность крана: класс «А» по ГОСТ 54808-2011.
  • Климатическое исполнение: «У1» по ГОСТ 15150 (не ниже -40 °С).
  • Соответствие ГОСТ 21345-2005.
  • Испытания по ГОСТ 53402-2009: герметичность затвора 1,1хPN; прочность корпуса, герметичность относительно окружающей среды 1,5хPN.
  • Управление: редуктор.
DN PN Dэф., мм L, мм L1, мм L2, мм H, мм H1, мм Вес, кг Kv, м3/ч Артикул 3D
модель
20 40 12,5 117 225 165 98 151 2,4 10 КШСФ-СП2040Р Скачать
25 40 17 127 230 165 101 159 2,9 21 КШСФ-СП2540Р Скачать
32 40 24 140 236 165 105,5 173 3,7 32 КШСФ-СП3240Р Скачать
40 40 30 165 331 247 120 192 5 60 КШСФ-СП4040Р Скачать
50 40 37 180 337 247 124 204 6,2 150 КШСФ-СП5040Р Скачать
65 16 48 200 349 247 134 224 8,1 260 КШСФ-СП6516Р Скачать
65 25 48 200 349 247 134 224 8,1 260 КШСФ-СП6525Р Скачать
80 16 64 210 459 353 157 255 10,4 380 КШСФ-СП8016Р Скачать
80 25 64 210 459 353 157 255 10,4 380 КШСФ-СП8025Р Скачать
100 16 75 230 466 351 165 272 13,4 510 КШСФ-СП10016Р Скачать
100 25 75 230 466 351 165 280 14,6 510 КШСФ-СП10025Р Скачать
125 16 98 255 795 665 184 307 21,6 590 КШСФ-СП12516Р Скачать
125 25 98 255 795 665 184 319 23,7 590 КШСФ-СП12525Р Скачать
150 16 123 280 805 665 198 338 31,2 680 КШСФ-СП15016Р Скачать
150 25 123 280 805 665 198 348 33,6 680 КШСФ-СП15025Р Скачать
200 16 148 330 830 665 219 387 43,2 1830 КШСФ-СП20016Р Скачать
200 25 148 330 830 665 219 399 47,6 1830 КШСФ-СП20025Р Скачать
250 16 195 450 1025 803 246 479 98,1 3655 КШСФ-СП25016Р Скачать
250 25 195 450 1025 803 246 489 103,4 3655 КШСФ-СП25025Р Скачать
График зависимости давления от температуры
Диаграмма потери давления для стандартнопроходных кранов

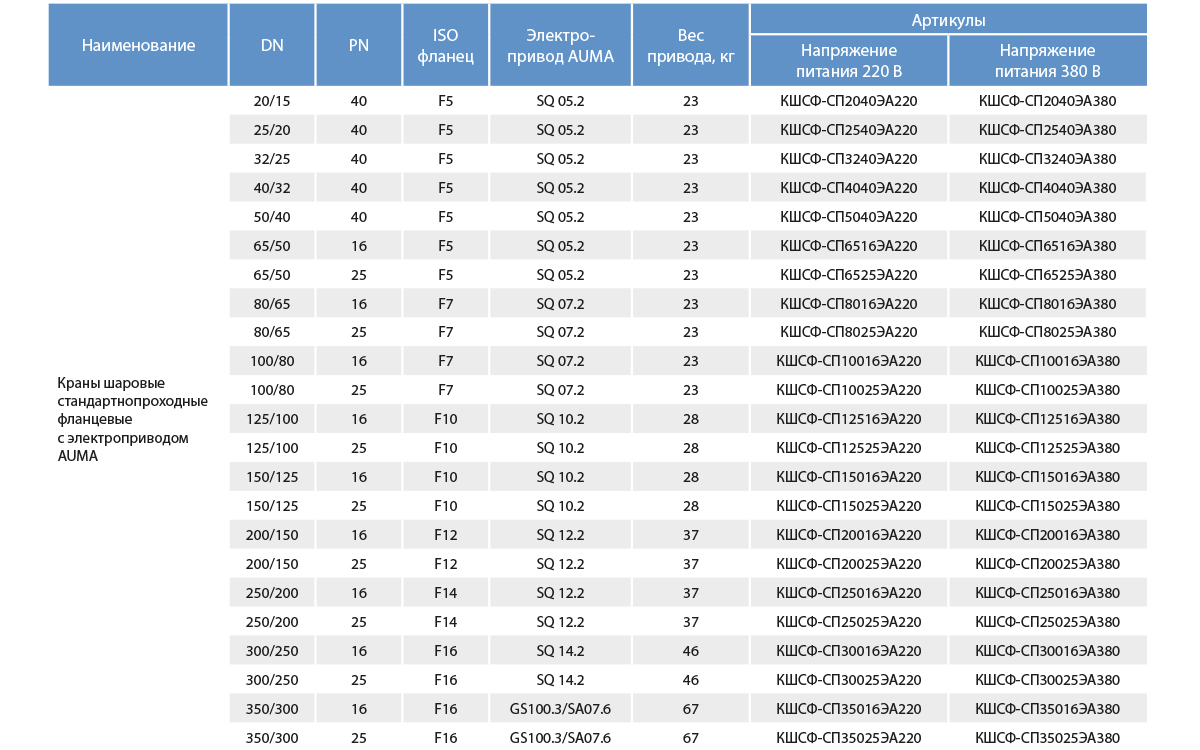

Таблица подбора электроприводов AUMA для шаровых кранов

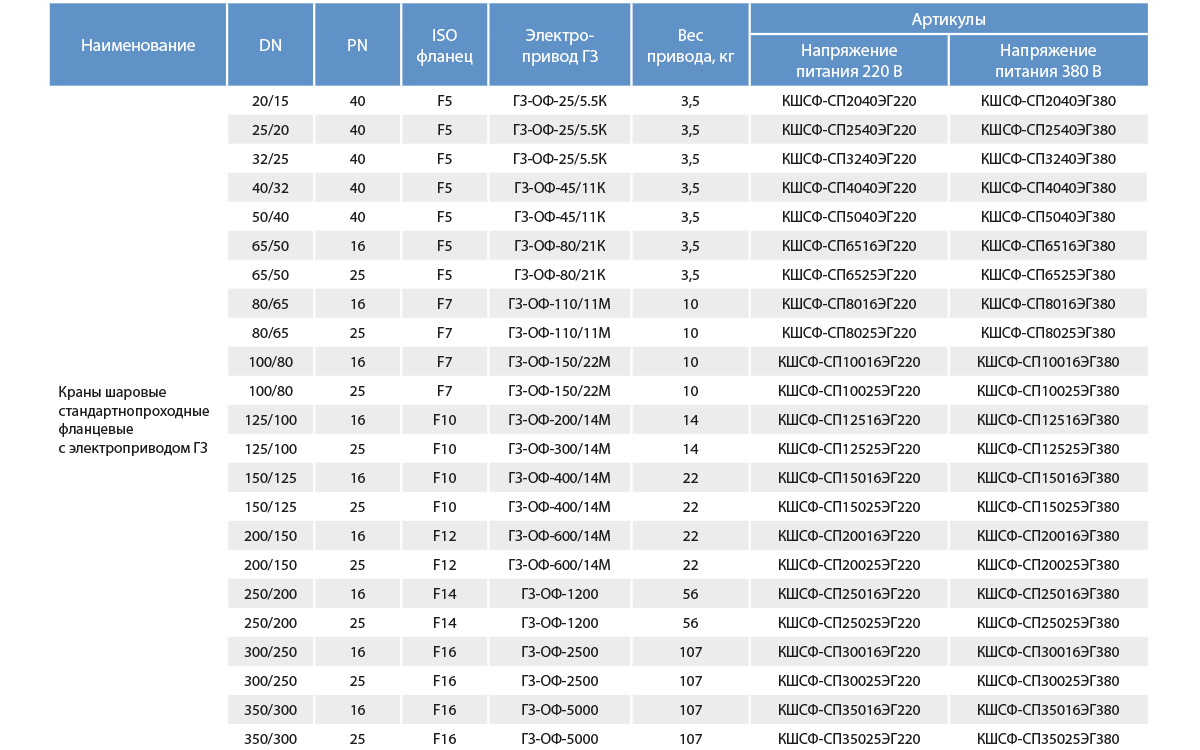

Таблица подбора электроприводов ГЗ для шаровых кранов
