Кран шаровой из нержавеющей стали фланцевый с ручкой (СП)
Назначение и область применения
Краны шаровые цельносварные применяются в качестве запорной арматуры, обеспечивающей полное перекрытие потока в трубопроводах, транспортирующих воду, нефтепродукты, газ, а также другие неагрессивные и нетоксичные жидкости, к которым стойки материалы деталей крана.
Гарантия производителя
- Гарантийный срок: 3 года с момента ввода в эксплуатацию, но не более 42 месяцев с момента приобретения.
- Средний ресурс: 10000 циклов открытия-закрытия.
- Средний срок службы: 10 лет.
Сертификаты

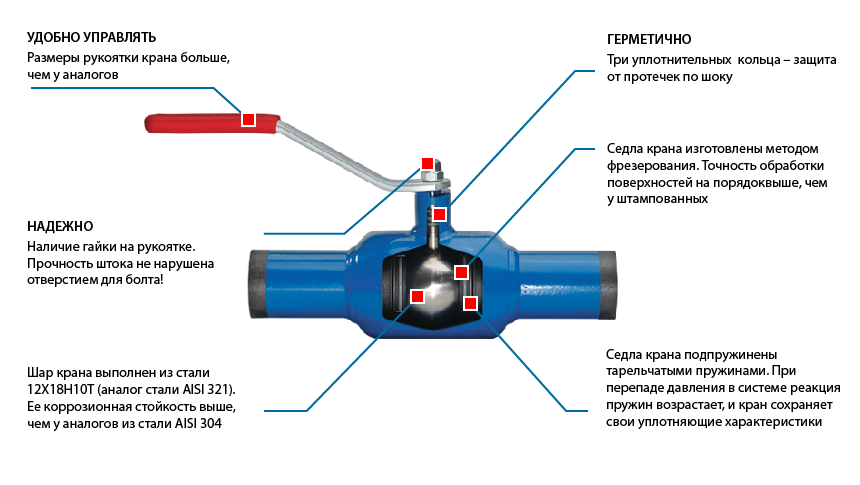

Преимущества

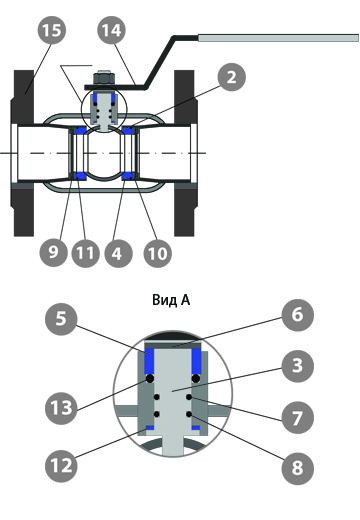

Спецификация материалов
№ | Деталь | Материал |
---|---|---|
1 | Корпус | Нерж. сталь 12Х18Н10Т |
2 | Шар | Нерж. сталь 12Х18Н10Т |
3 | Шток | Нерж. сталь 12Х18Н10Т |
4 | Кольцо уплотнительное | Фторопласт Ф4Г3К6 |
5 | Втулка | Фторопласт Ф4Г3К6 |
6 | Втулка нажимная | Сталь 20 |
7 | Кольцо уплотнительное | РТС-002мчп |
8 | Кольцо уплотнительное | РТС-002мчп |
9 | Пружина тарельчатая | Нерж. сталь AISI 301 |
10 | Кольцо опорное | Нерж. сталь 12Х18Н10Т |
11 | Кольцо уплотнительное | РТС-002мчп |
12 | Кольцо | Фторопласт Ф4Г3К6 |
13 | Кольцо уплотнительное | РТС-002мчп |
14 | Рукоятка | Ст 3 |
Модельный ряд
- Условный диаметр: стандартнопроходной DN 20 – DN 250.
- Условное давление: PN 16 / PN 25 / PN 40.
- Рабочая температура: -60 °С … +180 °С.
- Герметичность крана: класс «А» по ГОСТ 54808-2011.
- Климатическое исполнение: «ХЛ1» по ГОСТ 15150 (не ниже -60 °С).
- Соответствие ГОСТ 21345-2005.
- Управление: ручка.

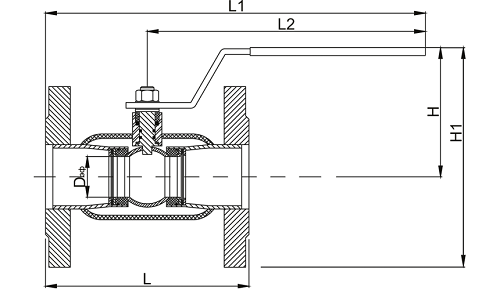

DN | PN | Dэф., мм | L, мм | L1, мм | L2, мм | H, мм | H1, мм | Kv, м3/ч | Вес, кг | Артикул |
3D модель |
---|---|---|---|---|---|---|---|---|---|---|---|
20 | 40 | 12,5 | 117 | 225 | 165 | 98 | 151 | 10 | 2,4 | КШНЖФ-СП2040Р | |
25 | 40 | 17 | 127 | 230 | 165 | 101 | 159 | 21 | 2,9 | КШНЖФ-СП2540Р | |
32 | 40 | 24 | 140 | 236 | 165 | 105,5 | 173 | 32 | 3,7 | КШНЖФ-СП3240Р | |
40 | 40 | 30 | 165 | 331 | 247 | 120 | 192 | 60 | 5 | КШНЖФ-СП4040Р | |
50 | 40 | 37 | 180 | 337 | 247 | 124 | 204 | 150 | 6,2 | КШНЖФ-СП5040Р | |
65 | 16 | 48 | 200 | 349 | 247 | 134 | 224 | 260 | 8,1 | КШНЖФ-СП6516Р | |
25 | КШНЖФ-СП6525Р | ||||||||||
80 | 16 | 64 | 210 | 459 | 353 | 157 | 255 | 380 | 10,4 | КШНЖФ-СП8016Р | |
25 | КШНЖФ-СП8025Р | ||||||||||
100 | 16 | 75 | 230 | 466 | 351 | 165 | 272 | 510 | 13,4 | КШНЖФ-СП10016Р | |
25 | 280 | 14,6 | КШНЖФ-СП10025Р | ||||||||
125 | 16 | 98 | 255 | 795 | 665 | 184 | 307 | 590 | 21,6 | КШНЖФ-СП12516Р | |
25 | 319 | 23,7 | КШНЖФ-СП12525Р | ||||||||
150 | 16 | 123 | 280 | 805 | 665 | 198 | 338 | 680 | 31,2 | КШНЖФ-СП15016Р | |
25 | 348 | 33,6 | КШНЖФ-СП15025Р | ||||||||
200 | 16 | 148 | 330 | 830 | 665 | 219 | 387 | 1830 | 43,2 | КШНЖФ-СП20016Р | |
25 | 399 | 47,6 | КШНЖФ-СП20025Р | ||||||||
250 | 16 | 195 | 450 | 1025 | 803 | 246 | 479 | 3655 | 98,1 | КШНЖФ-СП25016Р | |
25 | 489 | 103,4 | КШНЖФ-СП25025Р |
